Grupuri de pompare pm. vlr pms 20 vlr2b/30m nu se mai comercializeaza!

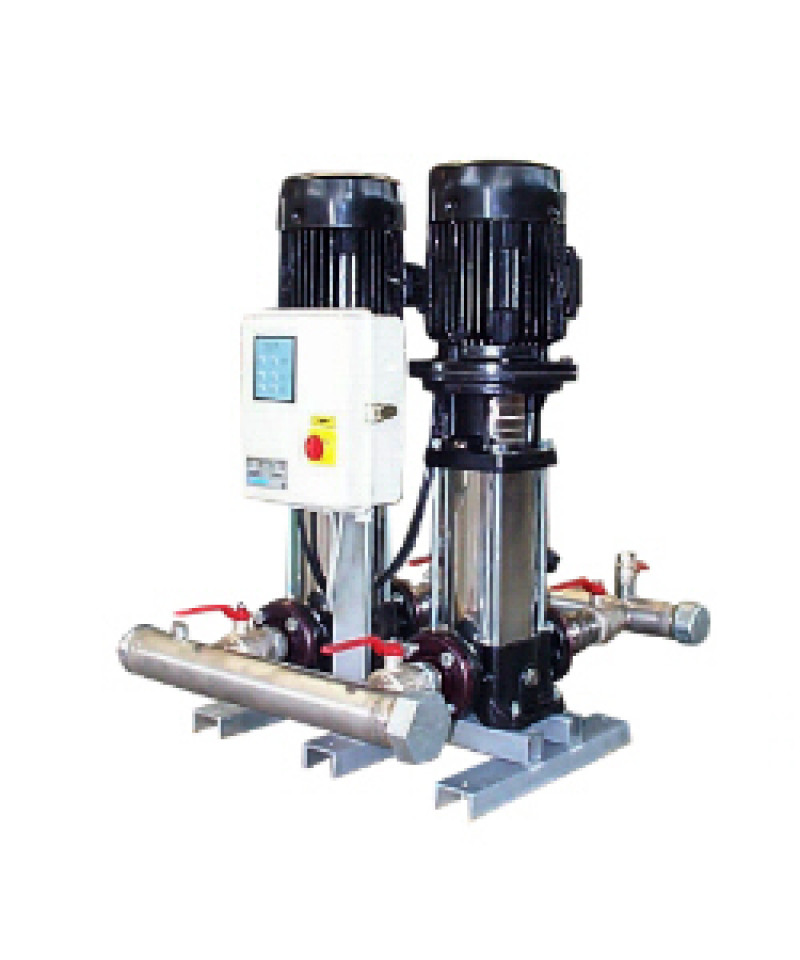

GRUP DE POMPARE PMD20-VLR2B/30 - PREZENTARE GRUP DE POMPARE CU 2 POMPE

Aceste pompe sunt comandate de doua presostate diferentiale cu gama reglabila cu ajutorul unui tablou electric bazat pe un circuit analogic care efectueaza urmatoarele operatii:

pornirea  pompelor secvential ;
inversarea ordinii de pornire a pompelor ;
temporizare reglabila intre 0 si 180 secunde pentru pompele trifazate;
protectia pentru functionarea fara apa (la tablou se va conecta un plutitor cu contacte electrice).

     Atunci cand presiunea din retea ajunge la valoarea de inchidere pentru primul presostat, contactul presostatului se inchide si astfel este pornita o pompa. Cand presiunea continua sa scada si ajunge la valoarea de inchidere pentru al doilea presostat, porneste si cealalta pompa.      La un sfarsit de ciclu, tabloul electric schimba ordinea de pornire a pompelor (la un ciclu, presostatului 1 ii corespunde pompa 1, la urmatorul ciclu ii va corespunde cifra 2).     Daca se inchid ambele presostate, modulul electronic asigura o intarziere in pornirea celei de-a doua pompe, pentru a evita salturi bruste de presiune si consumuri ridicate in reteaua electrica.
     Alte caracteristici generale ale pompelor :

tip de pompe utilizat: pompe orizontale normalizate;
cadru cu profile de otel zincat;
colector pe partea de aspiratie;
colector pe partea de refulare;
manometru inclus


      TABLOUL ELECTRIC MONOFAZIC AL GRUPULUI DE POMPARE


Caracteristicile generale ale tablou electric monofazic pt grupuri de pompare:

carcasa confectionata din material plastic IP 55;
intreruptor general tip magnetotermic;
tastatura electronica pentru comanda cu butoane manual / automat pentru fiecare pompa.

     Functiile tabloului electric monofazic pt grupuri de pompare:

inversarea ciclica pentru ordinea de pornire a pompelor;
protectie pentru lipsa apa prin prezenta unei conexiuni pentru conectarea unui plutitor electric in rezervorul tampon  sau al unui presostat  pe conducta de alimentare.

     Semnalele si comenzile tabloului electric monofazic pt grupuri de pompare:

LED pentru prezenta tensiunii;
LED pentru semnalizarea de lipsa apa sau presiune insuficienta;
LED pentru semnalizarea functionarii  pompelor individual.

     Dispozitivele externe de comanda:

2 presostate diferentiale reglabile

     Dispozitivele externe de control (se livreaza separat):

plutitorul cu contacte electrice sau
trei electrozi de nivel sau
presostatul de minim.

TABLOUL ELECTRIC TRIFAZIC AL GRUPULUI DE POMPARE

Caracteristicile generale ale tablou electric trifazic pt grupuri de pompare:

caracasa din metal IP 54;
tastatura cu circuite electronice;
sigurante fuzibile, contactori , relee termice pentru fiecare pompa in parte;
transformator de separare pentru circuite auxiliare;
selector manual - oprit - automat pentru fiecare pompa.

     Functiile tabloului electric trifazic pt grupuri de pompare:

inversarea ciclica pentru ordinea de pornire a pompelor;
protectie pentru functia lipsa apa prin prezenta unei conexiuni pentru conectarea unui plutitor electric in rezervorul tampon  sau al unui presostat de pe conducta de alimentare;
temporizare  reglabila intre 0 si 180 s pentru fiecare pompa (dupa comanda fiecarui presostat).

     Semnale si comenzi tablou electric trifazic pt grupuri de pompare:

LED pentru prezenta tensiunii;
LED pentru semnalizarea lipsa apa sau presiune insuficienta;
LED pentru semnalizarea functionare fiecare pompa;
LED pentru semnalizarea pentru interventia releului termic;
LED pentru semnalizarea in functionare manuala sau automata;
tasta pentru a comuta functionarea in modul manual / automat;
tasta pentru pornire si oprire pompelor individual.

     Dispozitivele externe de comanda:

2 presostate diferentiale reglabile

     Dispozitivele externe de control (se livreaza separat):

plutitor cu contact electric sau
trei electrozi de nivel sau
presostatul de minim
